Pangkalahatang-ideya ng Produkto

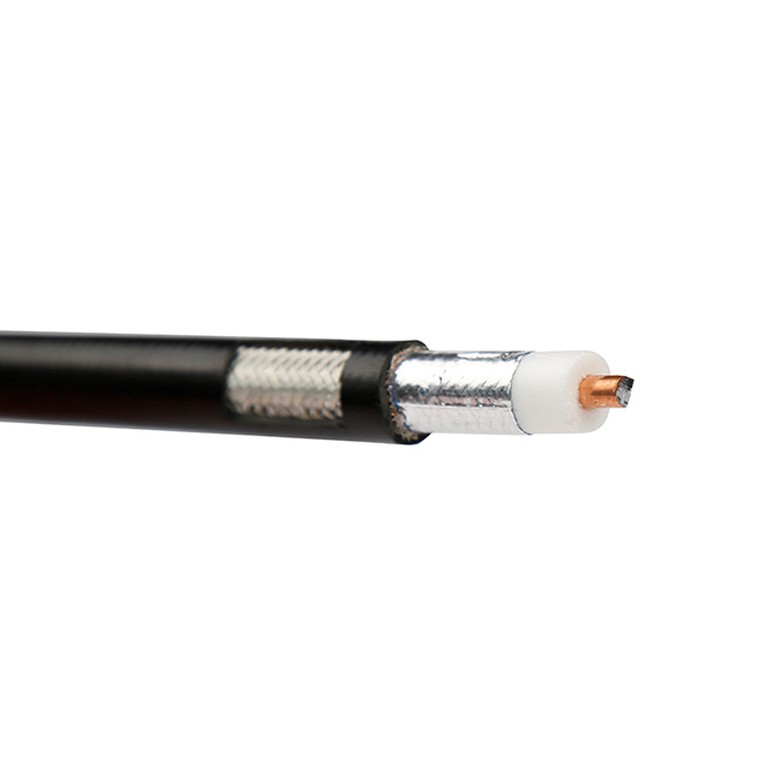

Foam Coaxial Cable
Copper Clad Aluminum Conductor
Foam Polyolefin Dielectric
Laminate Aluminum Tape Shield
Tinned Copper Braid 89%
Itim na PVC Jacket
Mga parameter ng istruktura Impormasyon
|
materyal |
Detalye |
Sukat mm |
Kulay |
|
Panloob na Konduktor |
Copper Clad Aluminum |
1/4.47±0.03 |
Coppery |
|
Dielectric |
Foam PE |
11.50±0.15 |
Puti |
|
1st Outer Conductor |
Laminate Aluminum Tape |
11.70±0.15 |
Pilak |
|
2st Outer Conductor |
Tinned-Copper Braid(192*Φ0.15mm) |
12.30±0.15 |
Pilak |
|
Jacket |
PVC |
15.00±0.20 |
Itim |
Mga Detalye ng Pisikal na Mekanikal
|
item |
Yunit |
Petsa |
|
Minimum Bend Radius |
Na-load /mm |
150 |
|
|
Na-unload /mm |
75 |
|
Rating ng Temperatura |
degree |
-20 ~ +80 |
Mga Detalye ng Elektrisidad
|
item |
Yunit |
Petsa |
|
Impedance |
Ω |
50±3 |
|
Kapasidad |
pF/m |
79±3 |
|
Ang ratio ng bilis ng pagpapalaganap |
% |
86 |
|
Paglaban |
Ω/km |
|
|
Panloob na Konduktor |
|
1.85 |
|
Panlabas na Konduktor |
|
5.31 |
|
Paglaban sa pagkakabukod |
MΩ.km |
1000 |
|
Lakas ng dielectric |
V(DC) |
4000 |
|
Makatiis sa volta,ge ng jacket |
V(AC) |
8000 |
|
Pinakamataas na dalas ng pagpapatakbo |
MHz |
3000 |
|
Peak Power |
kW |
40 |
|
Pagiging Mabisa |
dB |
90 |
|
Lakas ng makunat |
kg |
140 |
Attenuation at Avg.Power, Karaniwang halaga (20℃) (Pinapayagan ±15%)
|
Dalas ng MHZ |
Attenuation(dB/100m) |
Avg.Power(kW) |
|
30 |
1.5 |
4.98 |
|
50 |
1.9 |
3.83 |
|
150 |
3.4 |
2.16 |
|
200 |
3.9 |
1.85 |
|
220 |
4.1 |
1.77 |
|
450 |
5.9 |
1.23 |
|
900 |
8.6 |
0.84 |
|
1500 |
11.4 |
0.63 |
|
1800 |
12.7 |
0.57 |
|
2000 |
13.4 |
0.54 |
|
2500 |
15.2 |
0.48 |
|
3000 |
17.0 |
0.44 |
Mga Sitwasyon ng Application
Mga base station ng komunikasyon (3G/4G/5G), RFID system, satellite communications
Mga komunikasyon sa militar, mga sistema ng radar
Mga feeder ng antenna na mataas ang dalas-, pinapalitan ang mga tradisyonal na RG series na cable
Pagkakatugma ng Connector
Sinusuportahan ang mga RF connector gaya ng N-type, 7/16 DIN, at TNC, na angkop para sa tuwid o right{3}}angle interface na mga disenyo.
